压力式比例混合装置的安装装法和结构图
压力式比例混合装置的结构主要由压力罐、胶囊、比例混合器、安全阀、排气阀、压力表、单向阀以及各类控制阀管道而组成的混合装置，该装置具有流量大、压力范围广、压力损失小的特点，在各种高、中、低倍数的泡沫灭火系统中均能够得到广泛的应用，按结构可以分为立式和卧式。

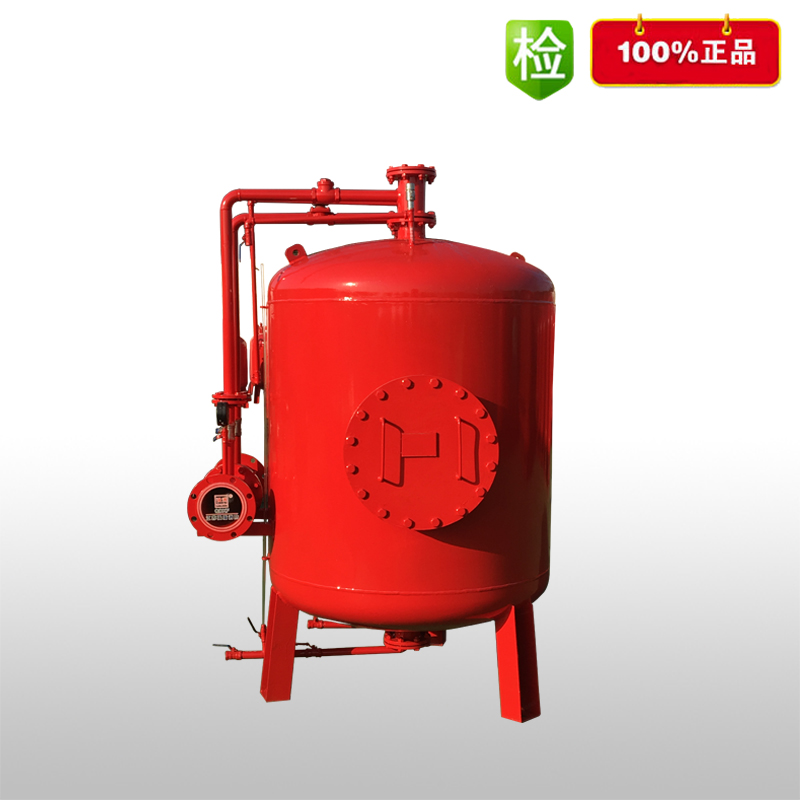

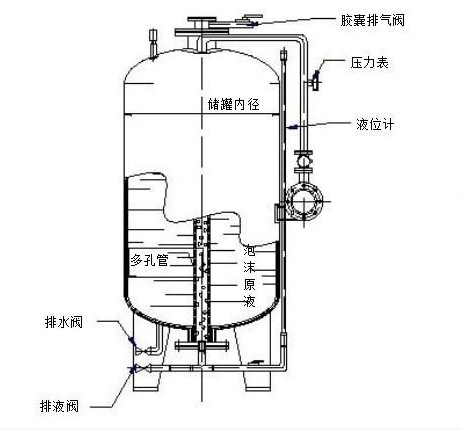

结构图：
压力式比例混合装置的安装装法说明：
1.应按照说明书的安装尺寸，用地脚螺栓稳固的固定在混凝土的基础上，本装置较好是安装在室内。
2.进出水管按照说明书上的接口法兰进行连接。
3.放水管的长度根据已有的建筑设施、下水道位置等现场自定。
4.安装完毕后，应进行一次系统密封性的测试，储液罐和管道不允许有渗透的现象，安全阀不能出现失灵的情况。
