高压细水雾系统设计规范准则

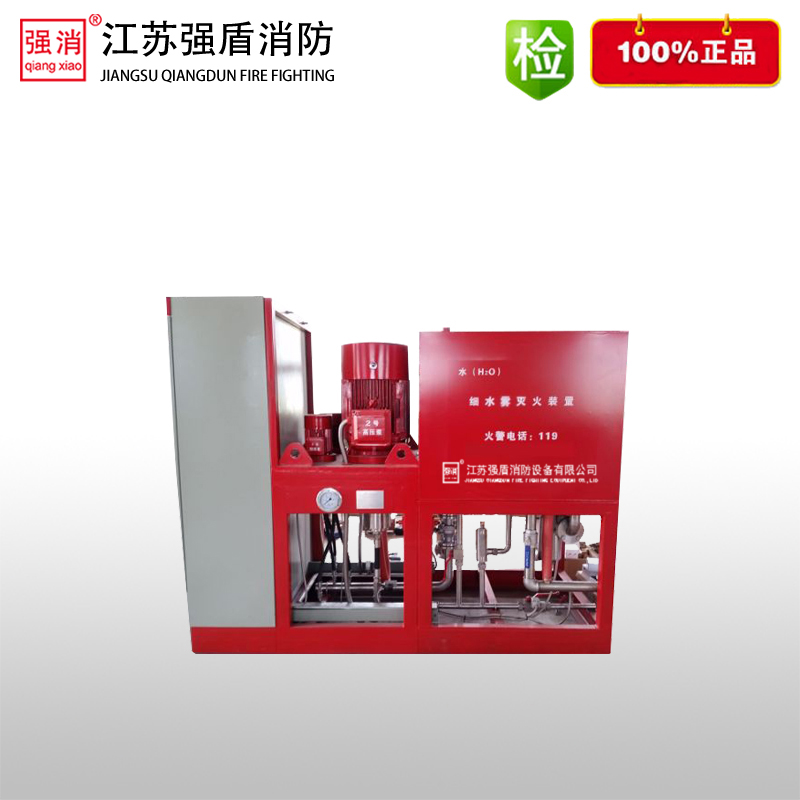

由储水容器、储气容器、单向阀、集流管、控制阀、喷嘴、连接管件、管道及探测器、报警控制器等部件组成的自动灭火系统。该系统瓶组为预安装形式。
细水雾喷嘴:
在一定的工作压力下，通过旋转、撞击和射流等机械方式，将气-水两相流体进行物理性雾化的喷射部件。
控制阀:
它是系统启动、停止及循环操作的实施部件，并控制气-水两相的混合过程，具有手动和电动两种动作方式。??2.1.4?充装量
工作压力峰值:
将储气容器充装氮气后，置于范围峰值工作温度中，此时储气容器中的压力。该容器的工作温度峰值为50℃，MPa
雾滴直径:
细水雾雾滴体积中间直径范围DZ应为40μm?~200μm。
系统响应时间:
从报警控制器接到火警信号起，至喷嘴喷出水雾的时间。
基础设计参数:
高压细水雾系统的基本设计参数应根据防护区和保护对象的具体情况确定。
储气容器的工作压力范围应为12-15MPa，储水容器的水容积应为50L，充装量不应小于48kg。
高压细水雾系统的响应时间不应大于30s.
高压细水雾系统储气容器和储水容器的数量比应为1：3。
储水容器的数量（个） 系统主管道外径及厚壁（mm） 与喷嘴链接的管道外径及壁厚（mm）
3 Φ20*1.5 Φ12*1.5
6 Φ27*1.5 Φ12*1.5
防护区允许开口面积不应大于防护区侧墙面积的1%。
喷嘴数量及布置:
喷嘴数量:
每100m3防护区应用的喷嘴数量不应小于2只。
喷嘴数量
喷嘴布置方式
小于5只 均匀在防护区顶下，水泡间距不大于2.4m
大于或等于5只 至少在两个相对的屋角水平安装两只喷嘴，其余喷嘴均布在防护区顶下，水平间距不大于2.4m
当保护对象为带电体时，喷嘴布置
带电体额定电压等级（KV） 喷嘴与带电体外壳之间的距离不应小于（m）
220
介质:
储气容器充装氮气，纯度不低于95%。
储水容器充装纯净水或蒸馏水，20℃时的电导率不应大于508μs/cm。
系统组件:
细水雾喷嘴、瓶组和控制阀必须采用经国家固定灭火系统及耐火构件质量监督检验中心检测合格的产品。
控制阀的功能应符合下列要求：
接通或关断细水雾系统的供气和供水。
接收控制器的信号启/停控制阀。
具有手动应急操作装备。
反馈控制阀启闭状态及储气容器压力。
细水雾瓶组及控制阀应设置在环境温度不低于4℃的室内，其安装位置应在防护区外，宜靠近防护区并便于操作的地点。
管道及支架：
系统管道应采用不锈钢无缝管。
系统管道应采用卡套式管件连接。
采用金属支架，间距不应大于2.0m，在距喷嘴150mm处应支架。
操作与控制：
细水雾系统应设有自动控制、手动控制和机械应急操作三种控制方式
与细水雾系统配合设置的火灾自动报警及控制系统应按现行（火灾自动报警系统设计规范）（GBJ116-88）有关规定执行。
火灾探测器宜采用金属管差定温探测器、防火缆式探测器、红外探测器或可视探测器等循环型探测器。
细水雾系统宜采用独立系统，不宜采用组合分配系统。
