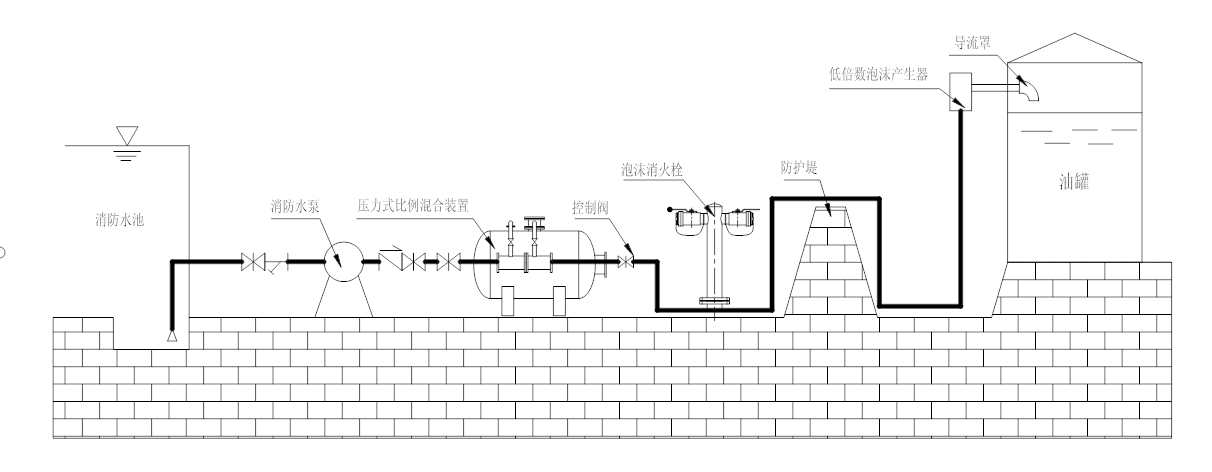

消防泡沫罐系统安装示意图纸
安装要求及检查内容
1、消防管路系统必须进行管路冲洗和管道试压
2、泡沫罐体应水平安放在施工图纸设计位置
3、泡沫罐罐体基座下方应做30-50公分钢筋水泥基础
4、比例混合器进水端法兰与进水管连接，出口端法兰与保护区管网或雨淋阀连接
5、管道安装完毕后要进行管道试压，试压前需将罐体上的进水阀门、出液阀门关闭
6、应在泡沫罐比例混合器前后加装检修阀门（如闸阀、信号蝶阀等）
7、应在泡沫罐前端加装过滤器
8、关闭胶囊排气阀、罐体排气阀、排水阀、排液阀，打开进水阀、出液阀，此时系统处于伺服状态
9、调试时应有末端测试装置（如泡沫枪、泡沫喷淋头、泡沫炮、产生器等）
10、每使用一次后，必须用清水将储罐和管道冲洗干净
11、泡沫液灌装时，往罐内注入约罐体容量（5-10）%的水
12、泡沫罐应避免阳光直晒，并储藏在温度变化小的场所
13、不得在超出工作压力范围（0.8~1.2MPa）的情况下使用泡沫比例混合装置（泡沫罐）
14、所选的泡沫液混合比必须和泡沫比例混合装置的混合比例相同
15、严格按照压力式比例混合装置（泡沫罐）使用说明书操作
